「ネットワークを構築したいけど、L2スイッチとL3スイッチ、どちらを選べばいいのかさっぱり分からない…」
「言葉は聞いたことがあるけど、具体的な違いや使い分け方がイメージできない…」
ネットワークの世界に足を踏み入れると、必ずと言っていいほど登場するのが「L2スイッチ」と「L3スイッチ」です。名前が似ているだけに、その違いを明確に理解するのは難しいと感じる方も多いのではないでしょうか。しかし、この違いを理解することが、快適で安全なネットワーク環境を構築するための第一歩となるのです。
この記事を読めば、あなたは以下の知識を手に入れることができます。
- L2スイッチとL3スイッチの根本的な役割の違いが分かります。
- それぞれのメリット・デメリットを理解し、適切なシーンで使い分けられるようになります。
- あなたの環境に最適なスイッチはどちらなのか、自信を持って選べるようになります。
- ネットワーク構築における、より深い知識と実践的なスキルが身につきます。
専門用語をできるだけ避け、具体的な例を交えながら、まるで隣で専門家が優しく語りかけるように解説していきます。さあ、一緒にL2スイッチとL3スイッチの違いを学び、ネットワークの世界を冒険しましょう！
L2スイッチとL3スイッチ違いの基本｜OSI参照モデルで理解する役割
「L2とかL3とか言われても、そもそも何のこと？」と感じるかもしれませんね。この数字は、ネットワークの通信ルールを定めた「OSI参照モデル」という階層構造に基づいています。難しく考える必要はありません。「通信機能の役割分担表」のようなものだとイメージしてください。L2スイッチとL3スイッチは、この役割分担表の異なる階層で働いているため、得意なことや役割が全く違うのです。まずは、それぞれのスイッチがどの階層で、どのような仕事をしているのか、基本からじっくり見ていきましょう。
データリンク層で働くL2スイッチ｜MACアドレスが主役の世界
L2スイッチは、OSI参照モデルの第2層「データリンク層」で動作するネットワーク機器です。 この階層の主役は「MACアドレス」。これは、パソコンやスマートフォン、プリンターなど、ネットワークに接続される全ての機器に割り振られた、世界に一つだけの固有の番号です。人間でいうところの「マイナンバー」や「指紋」のように、絶対に重複しない識別子だと考えてください。
L2スイッチの具体的なお仕事：郵便番号のない町内での手紙配達
L2スイッチの仕事をイメージしやすくするために、小さな町内での手紙配達に例えてみましょう。この町内には、まだ郵便番号や住所（IPアドレス）という概念がありません。あるのは、それぞれの家に付けられた「表札（MACアドレス）」だけです。
あなたがL2スイッチという名の配達員だとします。あなたの仕事は、Aさん（MACアドレス: AA-AA…）からBさん（MACアドレス: BB-BB…）への手紙を届けることです。
- 学習フェーズ（MACアドレステーブルの作成）: 最初、あなたはこの町内のどの家に誰が住んでいるか（どのポートにどのMACアドレスの機器が接続されているか）を知りません。そこで、Aさんから手紙を受け取ったとき、「なるほど、Aさんはこの道（ポート1）の先に住んでいるんだな」と手元の地図（MACアドレステーブル）に書き込みます。
- 転送フェーズ（スイッチング）: 次に、宛先であるBさんの表札（MACアドレス）を見ます。しかし、地図にはまだBさんの家の場所が載っていません。困ったあなたは、仕方なく町内放送で「Bさーん、お手紙ですよー！」と叫びます（ブロードキャスト）。すると、町内の全世帯がその放送を聞きますが、自分宛てではない手紙は無視します。Bさんだけが「はい、私です！」と返事をして手紙を受け取ります。この時、あなた（L2スイッチ）は「Bさんは、あっちの道（ポート2）の先に住んでいるんだな」と、すかさず地図に書き加えます。
このように、L2スイッチはMACアドレスを学習し、MACアドレステーブルという対応表を作成することで、次回からはBさん宛ての手紙が来たら、町内放送をせずに直接Bさんの家に届けられるようになります。 これにより、不要な通信（町内放送）を減らし、ネットワーク全体の効率を上げるのです。
メリット・デメリットから見るL2スイッチ
このシンプルな仕組みは、多くのメリットをもたらしますが、同時に限界も抱えています。
| メリット | デメリット | |
|---|---|---|
| コスト | 構造がシンプルなため、一般的にL3スイッチよりも安価です。 | – |
| 設定 | 基本的なモデル（アンマネージドスイッチ）は電源を入れるだけで使え、専門知識がなくても導入が容易です。 | – |
| 速度 | MACアドレスのみを参照してハードウェアで高速に処理するため、同一ネットワーク内の通信は非常に高速です。 | – |
| 通信範囲 | – | 異なるネットワーク間（例えば、異なる部署のネットワークなど）の通信はできません。 |
| トラフィック管理 | – | MACアドレステーブルにない宛先への通信や、全員へのお知らせ（ブロードキャスト）が発生すると、接続されている全ての機器にデータが送信されます。これが大量に発生すると「ブロードキャストストーム」という現象を引き起こし、ネットワーク全体が麻痺してしまう危険性があります。 |
私の体験談：L2スイッチの限界を感じた日
「私がネットワークエンジニアとして駆け出しだった頃の話です。ある小規模なオフィスで、全部署のPCを1台のL2スイッチに接続していました。最初は快適に動いていたのですが、会社の成長と共にPCの台数が増え、ある日突然『インターネットが異常に遅い』『ファイルサーバーに繋がらない』という問い合わせが殺到したんです。
原因を調査すると、1台のPCが発したブロードキャスト通信がループしてしまい、ネットワーク全体にデータが溢れかえる『ブロードキャストストーム』が発生していました。 L2スイッチは、この嵐を止める術を持っていなかったのです。結局、原因となっているケーブルを物理的に引っこ抜くまで、オフィスの業務は完全にストップしてしまいました。この経験を通じて、ネットワークを適切に分割し、不要な通信を制御する必要性を痛感しました。まさに、L2スイッチの限界と、次に紹介するL3スイッチの必要性を肌で感じた瞬間でしたね。」
ネットワーク層で働くL3スイッチ｜IPアドレスで賢く通信を制御
L2スイッチがMACアドレスという「家の表札」を見て配達するのに対し、L3スイッチはOSI参照モデルの第3層「ネットワーク層」で、IPアドレスという「住所」を見て配達する、より高機能なスイッチです。 L2スイッチの機能に加えて、ルーターが持つ「ルーティング（経路選択）」機能の一部を兼ね備えているのが最大の特徴です。
L3スイッチの具体的なお仕事：郵便番号と住所で都市間の荷物を仕分ける物流センター
L3スイッチの仕事は、巨大な物流センターの役割に例えることができます。ここでは、日本全国、さらには世界中から集まってきた荷物（データパケット）を、IPアドレスという「都道府県」「市区町村」「番地」が書かれた住所を元に、最適な配送ルートへ仕分けていきます。
- ネットワークの分割（VLAN）: 物流センターでは、まず荷物を「関東行き」「関西行き」「九州行き」のように、大きなエリアごとに仕分けますよね。L3スイッチも同様に、物理的には1つのスイッチでありながら、仮想的に複数のネットワーク（VLAN: Virtual LAN）を作成し、ネットワークを論理的に分割することができます。 例えば、「営業部VLAN」「開発部VLAN」「総務部VLAN」のように、部署ごとにネットワークを分けることが可能です。
- 異なるネットワーク間の交通整理（VLAN間ルーティング）: L2スイッチだけでは、分割されたVLAN同士は互いに通信できませんでした。 しかし、L3スイッチはこのVLAN間の通信を中継する「VLAN間ルーティング」という機能を持っています。 物流センターが「関東エリア」から来た荷物を検品し、「関西エリア」行きのトラックに載せ替えるように、L3スイッチは営業部VLANから来たデータを、開発部VLANへ賢く転送してくれるのです。
- 最適な経路の選択（ルーティング）: L3スイッチは、ルーティングテーブルという「交通情報マップ」を持っており、宛先のIPアドレスを見て、どのルート（ポート）からデータを送れば最も効率的かを判断します。これにより、不要なネットワークにデータが流れるのを防ぎ、ネットワーク全体のパフォーマンスを向上させます。
メリット・デメリットから見るL3スイッチ
高機能なL3スイッチですが、もちろん良いことばかりではありません。L2スイッチと比較してみましょう。
| メリット | デメリット | |
|---|---|---|
| ネットワーク管理 | VLAN機能により、ネットワークを論理的に分割し、部署ごとや用途ごとに柔軟なネットワーク設計が可能。 | – |
| パフォーマンス | VLAN間ルーティングにより、不要なブロードキャスト通信を各VLAN内に限定できるため、ブロードキャストストームの影響を局所化し、大規模ネットワークでも安定したパフォーマンスを維持できます。 | – |
| セキュリティ | VLANを分けることで、異なる部署間のアクセスを制限するなど、セキュリティを向上させることができます。 | – |
| コスト | – | L2スイッチに比べて機能が複雑なため、価格は高価になる傾向があります。 |
| 設定 | – | VLAN設定やIPアドレスの設計、ルーティング設定など、導入には専門的な知識が必要となり、設定が複雑になります。 |
私の体験談：L3スイッチ導入で世界が変わった話
「先のブロードキャストストーム事件の後、私たちはネットワーク構成を根本的に見直すことにしました。そして導入したのがL3スイッチです。最初は『設定が難しそう…』と身構えていましたが、その効果は絶大でした。
まず、部署ごとにVLANを構築。『営業部VLAN』『開発部VLAN』『総務部VLAN』とネットワークを完全に分離しました。これにより、万が一どこかの部署でブロードキャストストームが発生しても、その影響が他の部署に及ぶことはなくなりました。セキュリティ面でも、例えば『総務部VLANから開発部のサーバーへはアクセスできない』といった制御が可能になり、格段に安全性が高まりました。
何より感動したのは、ネットワークの”見通し”が良くなったことです。L3スイッチが交通整理をしてくれるおかげで、どこでどのような通信が発生しているかが明確になり、トラブルシューティングも格段に楽になりました。確かに初期投資と学習コストはかかりましたが、その後の運用効率と安定性を考えれば、十二分に元が取れる投資だったと断言できます。L3スイッチは、単なる機器ではなく、ネットワーク全体の秩序と安全を守る『賢い司令塔』なのだと実感しました。」

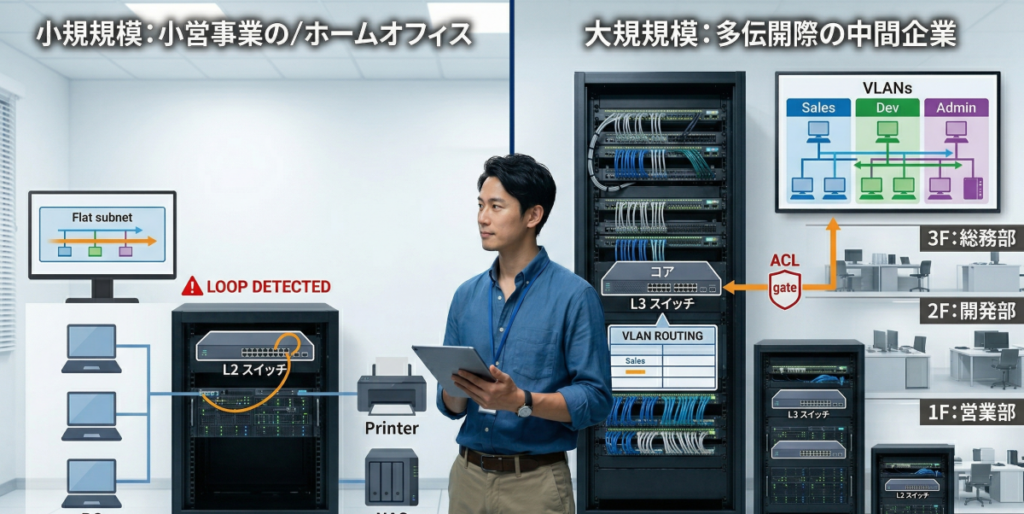

実践！L2スイッチとL3スイッチ違いを活かす選び方と使い方
さて、L2スイッチとL3スイッチの基本的な役割と違いが見えてきたところで、次はいよいよ実践編です。「結局、私の環境ではどちらを選べばいいの？」という疑問に、具体的にお答えしていきます。ネットワークの規模や目的によって、最適なスイッチは変わってきます。ここでは、具体的な構成例や注意点を交えながら、L2スイッチとL3スイッチ、それぞれの違いを最大限に活かすための選び方と使い方を、深く掘り下げて解説します。
小規模ネットワークならL2スイッチ？具体的な構成例と注意点
「とにかくシンプルに、数台のパソコンとプリンターを繋ぎたい」「難しい設定は苦手…」という方にとって、L2スイッチは非常に心強い味方です。特に、家庭やSOHO（Small Office/Home Office）、従業員が10名程度の小規模なオフィスなど、単一のネットワークで完結する環境に最適です。
具体的な構成例：従業員10名のデザイン事務所
ここに、デザイナー5名、事務スタッフ3名、代表1名、共有プリンター1台、ファイルサーバー（NAS）1台があるデザイン事務所を想定してみましょう。
- ネットワークの目的: 全員がインターネットに接続でき、ファイルサーバー上のデータを共有し、プリンターで印刷できること。
- 最適な機器: 16ポート程度のL2スイッチ 1台
【接続イメージ】
- インターネット回線から来たケーブルをルーターのWANポートに接続します。
- ルーターのLANポートの1つと、L2スイッチのポートの1つをLANケーブルで接続します。
- 残りのL2スイッチのポートに、各スタッフのPC、プリンター、ファイルサーバーをそれぞれLANケーブルで接続します。
たったこれだけで、ネットワークは完成です。L2スイッチは、接続された各機器のMACアドレスを自動で学習し、データのやり取りを効率的に中継してくれます。デザイナーが作成した大容量のデータをファイルサーバーに保存したり、事務スタッフが請求書をプリンターで印刷したりといった作業が、ストレスなく行えるようになります。
L2スイッチ選びで失敗しないための比較ポイント
「L2スイッチなら何でもいい」というわけではありません。いくつかのポイントを押さえることで、より快適で将来性のあるネットワークを構築できます。
| 比較ポイント | 解説 | 私の体験談 |
|---|---|---|
| ポート数 | 接続したい機器の数＋αのポート数を選びましょう。将来的にPCや機器が増えることを見越して、少し余裕を持たせることが重要です。 | 「最初はギリギリのポート数のスイッチを買ってしまい、すぐに増設が必要になって余計な出費が…。最低でも2～3ポートは予備があると安心ですよ。」 |
| 通信速度 | 現在主流の「ギガビット（1000Mbps）」対応のものを選びましょう。大容量のデータを扱うなら必須です。 | 「昔の100Mbpsのハブからギガビットのスイッチに変えた時の速度向上は感動的でした。今から買うならギガビット一択です！」 |
| 管理機能の有無（アンマネージド vs インテリジェント） | アンマネージドスイッチは設定不要で手軽ですが、通信状況の確認などはできません。インテリジェントスイッチはWeb画面などで簡単な設定（VLANやQoSなど）や監視ができ、少し高価になります。 | 「小規模ならアンマネージドで十分ですが、『最近ネットが遅いな』と感じた時に原因を特定したいなら、インテリジェントスイッチが便利。少し予算を足す価値はあります。」 |
| PoE（Power over Ethernet）機能 | LANケーブル経由で電力を供給できる機能です。 ネットワークカメラや無線LANアクセスポイントなど、電源の確保が難しい場所に設置する機器に電力を送る際に非常に便利です。 | 「天井に無線APを設置した時、PoE対応スイッチのおかげで電源工事が不要になり、設置費用を大幅に削減できました。対応機器を使う予定があるなら、絶対にPoEモデルがおすすめです。」 |
L2スイッチ運用の注意点：ループ接続の恐怖
L2スイッチで最も注意すべきは「ループ接続」です。これは、スイッチの2つのポートを1本のLANケーブルで誤って接続してしまったり、2台のスイッチ間を2本のケーブルで接続してしまったりすることで発生します。
ループが発生すると、特定のデータ（ブロードキャストフレーム）がスイッチ間を永遠に回り続け、自己増殖していきます。 これが先述した「ブロードキャストストーム」です。ネットワークの帯域が全てこの無駄なデータで埋め尽くされ、結果的にネットワーク全体がダウンしてしまいます。
【私の失敗談】
「オフィスのレイアウト変更で配線を整理していた時のことです。机の下に隠れていたLANケーブルの片方が、まさか同じスイッチに繋がっているとは知らずに、空いているポートに挿してしまったのです。その瞬間、フロア中の電話が鳴り響き、『ネットが繋がらない！』の大合唱。単純なミスが、数時間にわたる業務停止を引き起こしてしまいました。最近のインテリジェントスイッチにはループを検知して自動でポートを遮断する機能が付いているものも多いので、こうしたヒューマンエラーを防ぐためにも、少し高機能な製品を選ぶことをお勧めします。」
大規模・VLAN間ルーティングならL3スイッチ！設定の勘所
フロアが複数に分かれている、部署ごとにセキュリティレベルを変えたい、将来的にネットワークを拡張する予定がある――。このような中規模から大規模なネットワーク、あるいはセキュリティやパフォーマンスを重視するネットワークでは、L3スイッチがその真価を発揮します。L3スイッチは、単なるデータの中継役ではなく、ネットワークの交通整理を行い、全体の流れを最適化する「司令塔」の役割を担います。
具体的な構成例：3フロア構成の中規模オフィス
1階に営業部、2階に開発部、3階に役員・総務部が入居するオフィスを考えてみましょう。各フロアにはファイルサーバーが設置されています。
- ネットワークの要件:
- 各部署のネットワークは論理的に分離し、セキュリティを確保したい（例：営業部のPCから開発部のサーバーへは直接アクセスさせない）。
- しかし、全社共通のファイルサーバーやインターネットへは、全部署からアクセスできる必要がある。
- ネットワーク全体のパフォーマンスを最適化し、不要なトラフィックを削減したい。
- 最適な構成:
- コアスイッチ: L3スイッチ 1台（各フロアのスイッチを束ねる中心的な役割）
- フロアスイッチ: L2スイッチ 3台（各フロアのPCやプリンターを接続）
【設定のポイント】
- VLANの設計: L3スイッチ上で、「VLAN10: 営業部」「VLAN20: 開発部」「VLAN30: 役員・総務部」のように、部署ごとにVLANを作成します。
- IPアドレスの割り当て: 各VLANに異なるネットワークアドレスを割り当てます（例: VLAN10は192.168.10.0/24, VLAN20は192.168.20.0/24）。
- L3スイッチの設定（SVI）: L3スイッチに各VLANのゲートウェイとなる仮想的なインターフェース（SVI: Switched Virtual Interface）を作成し、IPアドレスを設定します。 これが、異なるVLAN間の通信の出入り口となります。
- ルーティングの設定: L3スイッチは、自身が持つVLAN間の経路を自動的に認識するため、基本的なVLAN間ルーティングはこれだけで可能になります。
- アクセスコントロール: アクセスリスト（ACL）機能を使えば、「VLAN10からVLAN20の特定のサーバーへの通信は拒否する」といった、より詳細なセキュリティポリシーをL3スイッチに設定できます。
この構成により、普段の通信は各フロアのL2スイッチ内で完結し、高速性を保ちます。そして、営業部の人がインターネットを使いたい場合や、許可された全社サーバーにアクセスしたい場合には、データは一度L3スイッチに送られ、L3スイッチが適切な宛先へ賢くルーティングしてくれます。これにより、開発部のネットワークに不要な通信が流れることはなくなり、セキュリティとパフォーマンスが両立できるのです。
L3スイッチとルーターの違いは？
ここで、「L3スイッチの機能って、ほとんどルーターと同じじゃない？」という疑問が湧くかもしれません。確かに、どちらもIPアドレスを見て経路選択を行う点は共通しています。 しかし、得意な場所と処理方法に大きな違いがあります。
| L3スイッチ | ルーター | |
|---|---|---|
| 主戦場 | LAN（社内ネットワークなど） | LANとWAN（インターネットなど）の接続点 |
| 処理方法 | ハードウェア（ASICという専用チップ）で高速に処理 | ソフトウェアで多機能な処理を行う |
| ポート数 | ポート数が多く、多くの機器を収容できる | ポート数は比較的少ない |
| 得意なこと | 高速なVLAN間ルーティング | ファイアウォール、VPN、NATなど、多彩なセキュリティ機能やWAN接続機能 |
簡単に言うと、L3スイッチは「LAN内部の高速道路のジャンクション」、ルーターは「高速道路の出入り口（料金所）」のような存在です。LAN内部の大量の通信を高速にさばくのはL3スイッチの得意技、そして社内ネットワークを外部の脅威から守りつつインターネットへ接続するのがルーターの役割、と覚えておくと良いでしょう。
私の体験談：L3スイッチの設定で学んだこと
「初めてL3スイッチでVLAN間ルーティングを設定した時のことは今でも忘れられません。設計通りにVLANを切り、IPアドレスを割り振り、いざ通信テスト！…ところが、全く通信できない。『なぜだ！？』と半日近く頭を抱えました。
原因は、各PCのデフォルトゲートウェイの設定ミスでした。異なるネットワークと通信する際の『出口』となるIPアドレスを、L3スイッチに設定したSVIのIPアドレスに指定しなければならなかったのに、古いルーターのアドレスのままになっていたのです。こんな初歩的なミスに気づくまで、様々な設定を疑い、冷や汗をかき続けました。
この経験から学んだのは、L3スイッチの導入は、機器の設定だけでなく、それに接続されるPCやサーバーを含めたネットワーク全体のIPアドレス設計が非常に重要だということです。どこか一つでも設計に齟齬があると、ネットワークは正しく機能しません。機器の知識だけでなく、ネットワーク全体の整合性を考える視点こそが、L3スイッチを使いこなす上で最も重要な『勘所』なのだと痛感しました。」
まとめ
- L2スイッチはデータリンク層で動作する
- L2スイッチはMACアドレスを見て通信を中継する
- L2スイッチは同一ネットワーク内の通信を高速化する
- L2スイッチは設定が簡単で安価である
- L2スイッチはブロードキャストストームに弱い
- L3スイッチはネットワーク層で動作する
- L3スイッチはIPアドレスを見て通信経路を決定する
- L3スイッチはL2スイッチの機能にルーティング機能を追加したものである
- L3スイッチはVLAN間ルーティングが可能である
- VLANはネットワークを論理的に分割する技術である
- L3スイッチはネットワークのパフォーマンスとセキュリティを向上させる
- L3スイッチは設定が複雑で高価である
- 小規模ネットワークにはL2スイッチが適している
- 大規模・多機能なネットワークにはL3スイッチが適している
- L3スイッチとルーターは役割が異なりLANとWANで使い分けられる
